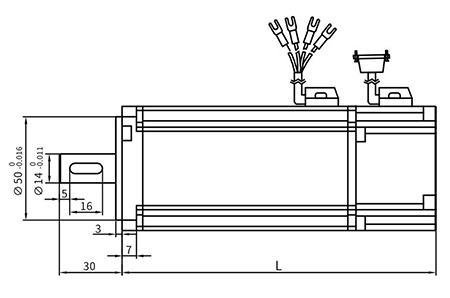

| 電機型號 | L(mm) |
| 60WD-M006XX-XXV | 143 |
| 60WD-M013XX-XXV | 168 |
| 60WD-M020XX-XXV | 193 |
| 60WD-M006XXB-XXV | 187 |
| 60WD-M013XXB-XXV | 212 |
| 60WD-M020XXB-XXV | 237 |
| DC24V | DC48V | |||||
| 電機型號 | 60WD-M00630-24V | 60WD-M01330-24V | 60WD-M02030 24V | 60WD-M00630-48V | 60WD-M01330-48V | 60WD-M02030-48V |
| 額定功率(KW) | 0.2 | 0.4 | 0.6 | 0.2 | 0.4 | 0.6 |
| 額定電流(A) | 11.1 | 22.2 | 33.3 | 5.2 | 10.4 | 15.6 |
| 額定轉速 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 轉速高至 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 0.6 | 1.3 | 2 | 0.6 | 1.3 | 2 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 6 | 1.8 | 3.9 | 6 |
| 轉子慣量(kg.cm2) | 0.33 | 0.5 | 0.66 | 0.33 | 0.5 | 0.66 |
| 機械時間常數(ms) | 9.6 | 11.5 | 15.4 | 8.4 | 10.1 | 13.4 |
| DC72V | |||
| 電機型號 | 60WD-M00630-72V | 60WD-M01330-72V | 60WD-M02030 72V |
| 額定功率(KW) | 0.2 | 0.4 | 0.6 |
| 額定電流(A) | 3.5 | 6.9 | 10.4 |
| 額定轉速 | 3000 | 3000 | 3000 |
| 轉速高至 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 0.6 | 1.3 | 2 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 6 |
| 轉子慣量(kg.cm2) | 0.33 | 0.5 | 0.66 |
| 機械時間常數(ms) | 6 | 7.2 | 9.6 |
注：電機接口、電壓、轉速可按客戶要求定制

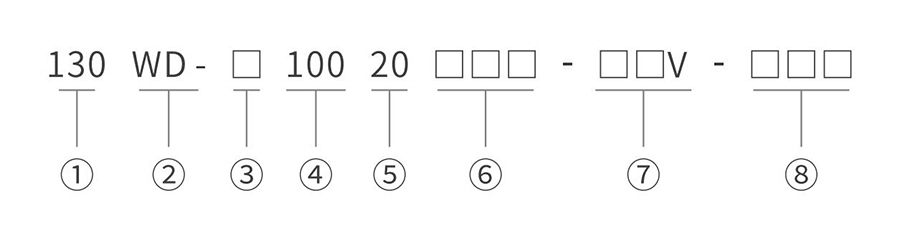

| 代號說明 | ||
| ① | 機座號、電機外徑 | 單位：mm |
| ② | 電機類型 | WD表示電機為直流無刷電機 |
| ③ | 反饋元件規格 | M表示有霍爾傳感器/N表示無霍爾傳感器 |
| ④ | 額定轉矩 | 表示電機額定轉矩，其值為三位X0.1單位Nm |
| ⑤ | 額定轉速 | 表示電機額定轉速，其值為兩位X100單位rpm |
| ⑥ | 失電制動器代號 | B表示帶失電制動器，缺省表示不帶失電制動器 |
| ⑦ | 電壓等級 | 表示電機額定電壓，包括DC24V、DC48V、DC72V、DC96V、DC310V等 |
| ⑧ | 定制特征 | 客戶定制代號 |
